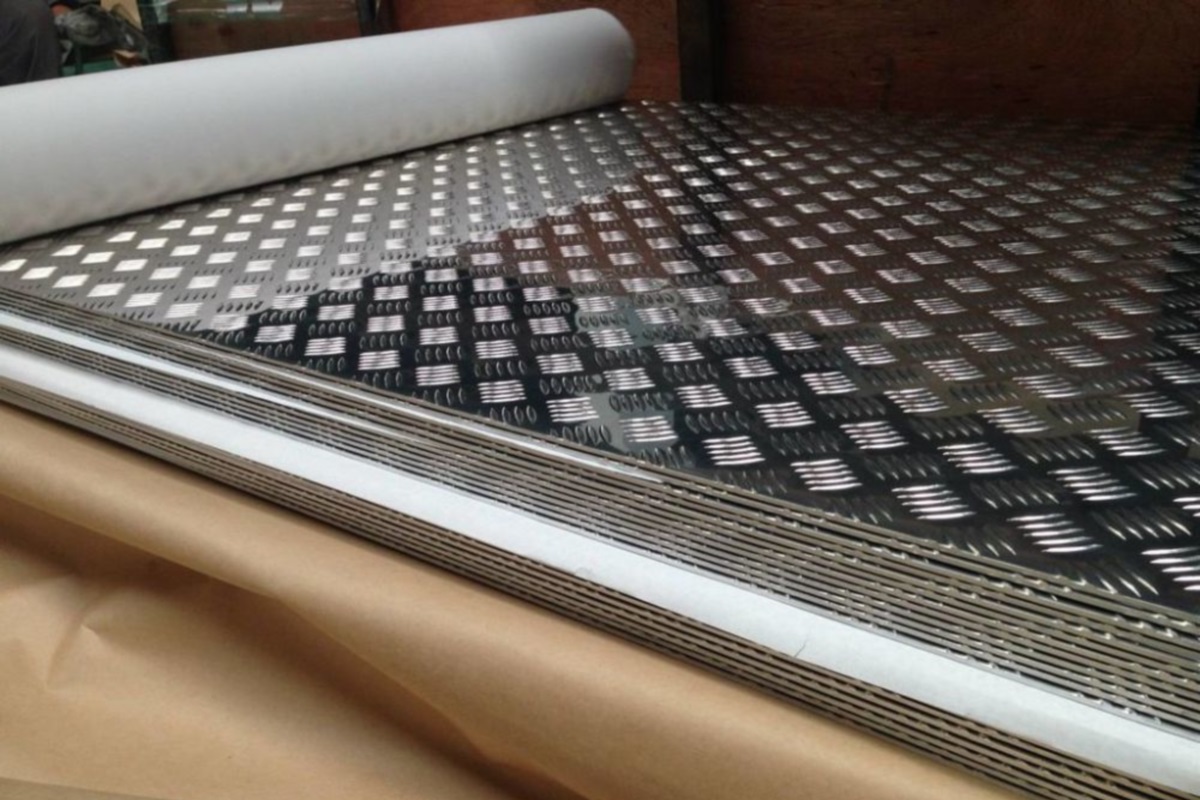

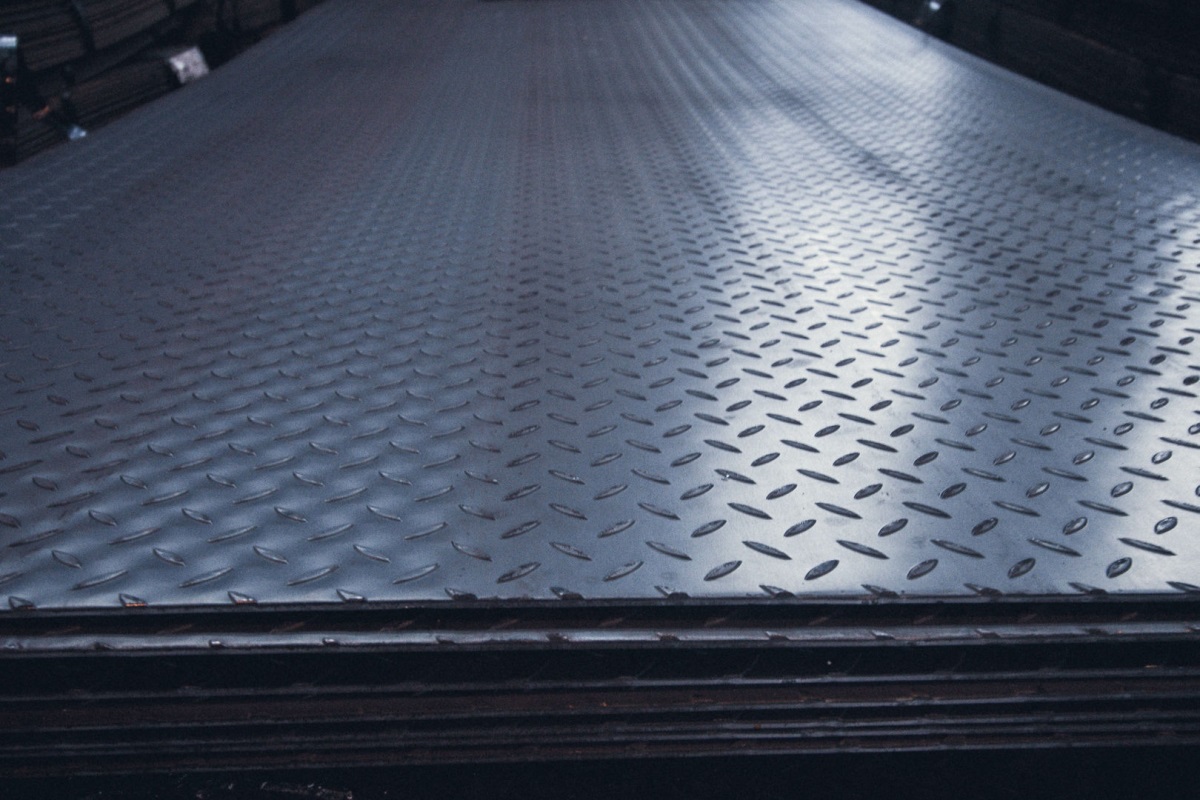

Рифленые металлические листы относятся к категории листового проката с высокими прочностными и противоскользящими свойствами.
Основные параметры:
Материал: углеродистые стали марок Ст0, Ст1, Ст2, Ст3.
Толщина листа: 2,5 – 12 мм.
Высота рифления: 0,5 – 3,6 мм (составляет 10-30% от толщины листа).
Стандартные размеры:
Длина: 1400 – 8000 мм
Ширина: 600 – 2200 мм

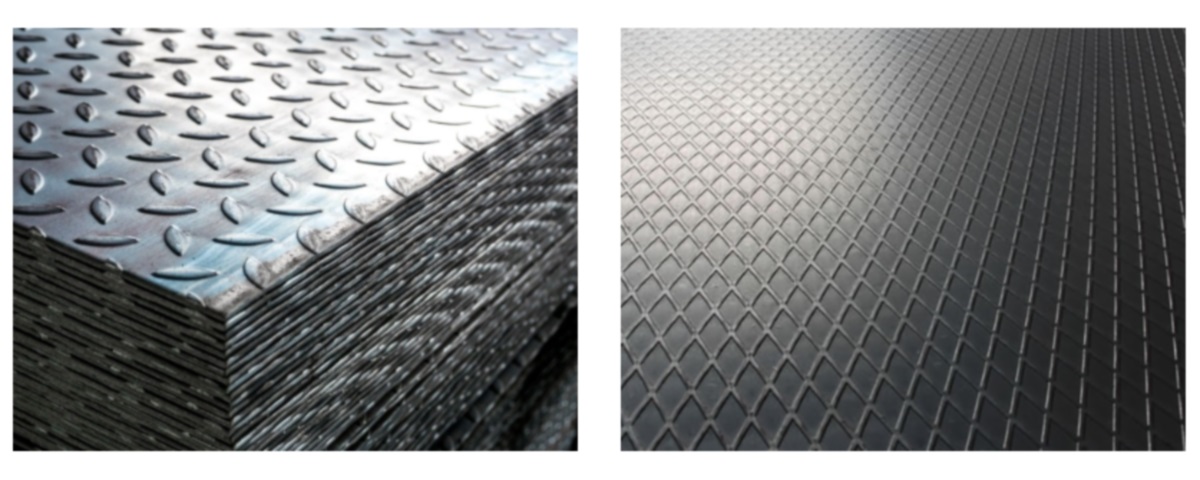

Рифли - это выступы на поверхности листа, которые расположенные в определенном порядке и формируют эстетичный рисунок. именно благодаря им данную продукцию металлопроката можно использовать не только для функциональных целей, но и в интерьерных решениях в стилях лофт или техно.
Технические и эксплуатационные характеристики:
- Безопасность: обеспечивает надежное сцепление с подошвой обуви и колесами техники, соответствуя требованиям охраны труда;
- Прочность: обладает высокой стойкостью к механическим нагрузкам;
- Технологичность: удобен в обработке и монтаже.
Стальные листы с рифлением изготавливаются преимущественно из углеродистой стали типа Ст3, а также из нержавеющих и легированных марок стали. Толщина листов составляет от 2,5 до 10 мм.
Способы производства и виды рифления
Для производства рифленого листа применяются:
- Углеродистые стали марок Ст0–Ст3 (кипящие, полуспокойные, спокойные);
- Коррозионно-стойкие сплавы, включая марки AISI 321, 316, 430 и другие нержавеющие стали.
Весь процесс регламентируется стандартами:
- ГОСТ 8568-77 — основные технические параметры;
- ГОСТ 14637-89 — требования к толщине и массе;
- ГОСТ 19903-74 — допустимые отклонения размеров;
- ГОСТ 380-94 — химический состав стали;
- ГОСТ 7566-94 — правила маркировки готовой продукции.
Рифленые стальные листы изготавливаются двумя основными способами: горячей прокаткой или холодным прессованием.
Горячая прокатка
Стальную заготовку нагревают до пластического состояния и пропускают через валки. Один из валков имеет трафарет для формирования рисунка. В результате рифление получается выпуклым только на лицевой стороне листа, в то время как обратная сторона остается гладкой.
Холодное прессование
Заготовка обрабатывается на специальных прессах под высоким давлением. Данная технология создает рельеф, который виден с обеих сторон: на лицевой поверхности он выпуклый, а на обратной — вдавленный.
После формирования рифления изделия подвергаются обрезке. Согласно ГОСТ, на кромках не допускаются отслоения. Незначительные зазубрины разрешены, если они не выводят габариты листа за установленные пределы. Поверхность должна быть чистой, без следов механических повреждений. Для контроля параметров из каждой партии отбирают выборочные образцы.

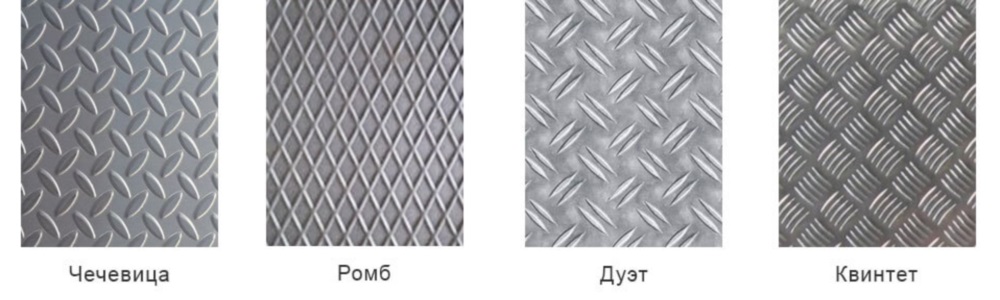

Основными видами рифления являются «чечевица» и «ромб», но встречаются и другие.
Металлический рифленый лист «Квинтет» получил свое название благодаря рисунку, который образован пятью параллельными овалами. Слово «квинта» восходит к латинскому quintus, что означает «пятый».
Рифленый лист выпускается мерной и немерной длины, с нормальной или повышенной точностью прокатки, а также в виде рулонов.
Маркировка листа с рифлением
Состав маркировки включает следующие параметры:
- Тип рифления, например «ромб» или «чечевица»;
- Марка стали;
- Габаритные размеры: толщина, ширина, длина;
- Класс точности прокатки;
- Дополнительные характеристики (тип плоскостности, вид кромки).
Обозначение завершается указанием ГОСТ 8568-77, регламентирующего технические условия.
Пример расшифровки маркировки:
Лист ромб В-К-2,0х1000х1500 Ст1 ГОСТ 8568-77
Лист ромб: Рифленый лист с ромбическим рисунком.
В: Класс точности прокатки — повышенный.
К: Характер кромки — катаная.
2,0х1000х1500: Толщина — 2,0 мм, ширина — 1000 мм, длина — 1500 мм.
Ст1: Марка стали — Ст1.
ГОСТ 8568-77: Производство соответствует указанному стандарту.
Сферы применения
Благодаря своим свойствам листы с рифлением находят широкое применение в разных областях промышленности, сторительстве и повседневной жизни.
- Промышленные полы, настилы в цехах, на складах, вокруг станков и оборудования;
- Лестницы, трапы, ступени и на пожарных выходах, судовые трапы, входы в подвальные помещения;
- Пандусы для заезда погрузчиков и тележек в грузовики или железнодорожные вагоны;
- Пешеходные переходы и мосты через дороги;
- Используется как основание под мягкую кровлю на плоских или пологих крышах промышленных объектов;
- Отделка фасадов и интерьеров в современных стилях типа лофт;
- Полы и откидные борта грузовиков, прицепов и фургонов.
